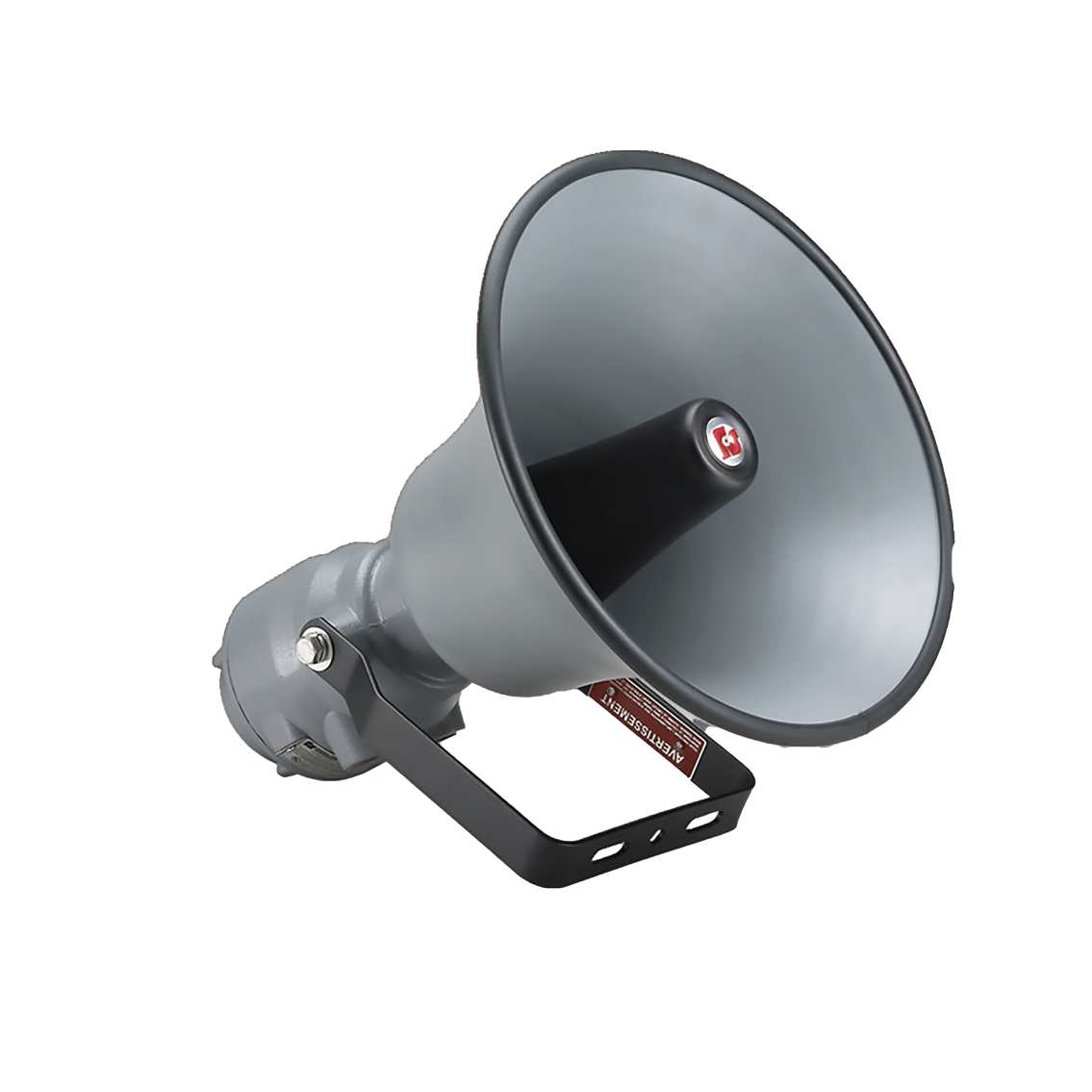

La SSTX3-MV es una sirena electrónica Explosion-Proof capaz de generar tres tonos de alta potencia desde una misma unidad. La selección de tono se realiza en forma remota mediante contactos secos (dry contacts), ideal para alarmas donde se requieren diferentes patrones de aviso sin necesidad de voice paging.
Su electrónica está contenida en un housing de aluminio robusto, con tapa trasera roscada (threaded rear access cover) y lanyard de seguridad para facilitar instalación/mantenimiento. Incluye soporte orientable para direccionar la cobertura sonora y está diseñada para uso interior/exterior.
Características principales
- Multivoltaje: 24 VDC, 120 VAC o 240 VAC.
- 3 tonos seleccionables remotamente: wail / yelp / horn (contactos secos).
- Gabinete: Tipo 4X / IP66, uso interior/exterior.
- Construcción: housing de aluminio “copper-free” y proyector de aluminio spun.
- Aplicación típica: emergency warning, start/dismissal, alarma general y evacuación.
Certificación HazLoc y T-Code
- Listado UL/cUL: Class I, Division 1, Groups B, C, D; Class I, Division 2, Group A; Class II, Division 2, Groups F, G; Class III.
T-Code a temperatura ambiente máxima:
- Class I, Div 1, Groups B, C & D: T6 @ 40°C / T6 @ 66°C
- Class I, Div 2, Group A: T3B @ 40°C / T3 @ 66°C
- Class II, Div 2, Groups F & G: T6 @ 40°C / T6 @ 66°C
- Class III: T6 @ 40°C / T6 @ 66°C
Especificaciones técnicas
- Voltajes / corriente: 24 VDC (600 mA) | 120 VAC 50/60 Hz (210 mA) | 240 VAC 50/60 Hz (120 mA).
- Temperatura operación: -55°C a 66°C.
- Dimensiones (Al x An x Prof): 17.0″ x 13.1″ x 16.3″ (431.8 x 332.7 x 414.0 mm).
- Peso: neto 15.4 lb (7.0 kg) | embarque 22.8 lb (10.3 kg).
Notas de instalación
- La selección remota se cablea entre GND y el terminal del tono (WAIL/YELP/HORN) en el conector J4.
- Para operación correcta del circuito remoto, la resistencia total de lazo (cables + contacto seco) no debe exceder 1000 Ω; se recomienda par trenzado apantallado.
- En instalaciones Ex, el cableado debe ir por conduit y fittings aprobados para instalaciones a prueba de explosión, siguiendo NEC y normativa local.
Repuestos
- Connector, 4-Position: K140340B
- PC Board Assembly: K2005110A
- Projector Assembly: K8593100A
