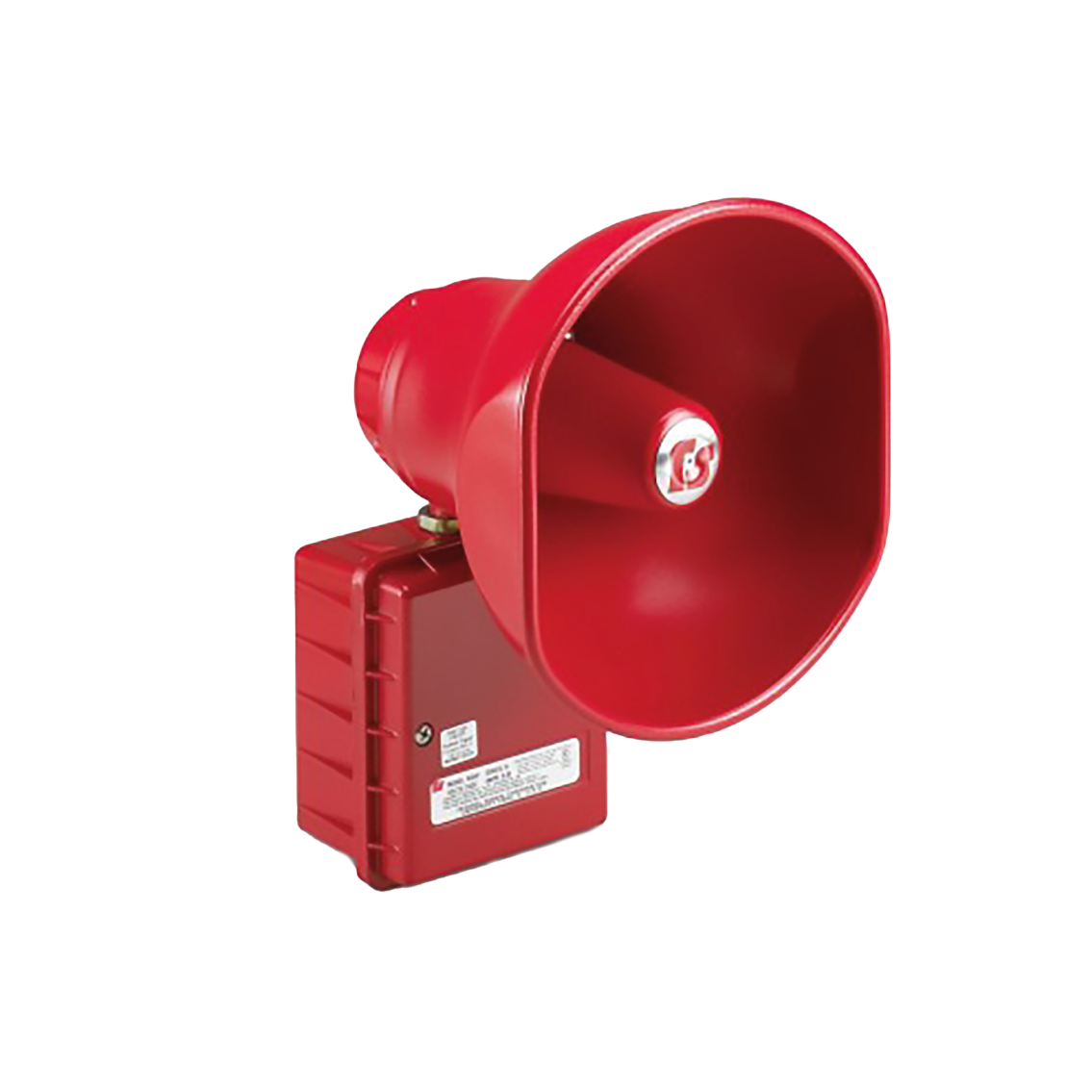

Los ASHP y ASUP son parlantes amplificados diseñados para reproducir tonos nítidos y claros dentro de sistemas supervisados de alarma. Pueden operar de dos formas: (1) reproduciendo tonos generados por una tarjeta de tonos plug-in (UTM de 32 tonos) instalada dentro del propio parlante, o (2) recibiendo señal desde una fuente central de tonos/voz en sistemas de voice evacuation o paging.
Cuando se requiere PA en vivo o mensajes de voz, se integran mediante tarjetas conectoras (por ejemplo, para líneas de audio típicas de 25 Vrms o 70 Vrms) manteniendo el concepto de supervisión del sistema. La electrónica del amplificador es de estado sólido y está protegida en un housing de aluminio die-cast, con gaskets contra polvo/humedad y acabado powder coat rojo para uso industrial.
Modelos
- ASHP-024 – 15 W, 24 VDC
- ASUP-024 – 30 W, 24 VDC
Eléctrico
- Voltaje: 24 VDC
- Corriente (operación / standby):
- ASHP-024: 0.7 A / 0.15 A
- ASUP-024: 1.3 A / 0.15 A
-
Circuito: supervisable a 4 hilos, con fusible en entrada y salida
Salida sonora
- ASHP-024: valores UL1480 listados: 95/105 dBA y 108/118 dBA (10’/1 m, según tabla)
- ASUP-024: valores UL1480 listados: 100/110 dBA y 112/122 dBA (10’/1 m, según tabla)
Mecánico / ambiente
- Uso: interior / exterior
- Gabinete: Tipo 3R
- Temperatura: -40°F a 150°F (-40°C a 66°C)
- Dimensiones / peso:
- ASHP: 12.4″ x 7.9″ x 8.5″, 4.5 lb (2.0 kg)
- ASUP: 13.9″ x 10.2″ x 9.9″, 6.1 lb (2.8 kg)
Características
- 15 W (ASHP) / 30 W (ASUP) para mayor cobertura sonora
- Control de ganancia incorporado
- Amplificación digital + electrónica estado sólido protegida
- Supervisión 4 hilos (alineado a paneles supervisados)
- Fused input & output para protección del circuito
- Instalación en superficies planas; proyector orientable (sin exceder 180°)
- UL Fire Listed y CSFM Approved
Opciones
- Tarjetas de tono (plug-in)
- Compatible con tarjetas tipo UTM (32 tonos) y otras familias indicadas por el manual (UTC/TM2, etc.).
- Tarjetas conectoras
- AM25CK, AM70CK, CK25, CK70 o 300CKS (nota: ciertas versiones antiguas “Series A” no son compatibles).
- Montaje / conduit
- 2 entradas roscadas 1/2″ en la parte inferior; en ASHP/ASUP existe opción de conduit oculto usando knockout posterior.
Repuestos
- ASHP: Voice Coil Series B K8593035A; Conector 4 pos K140340B
- ASUP: Voice Coil Series B K8593036A; Speaker Assembly Red K8593103A-01; Conector 4 pos K140340B
