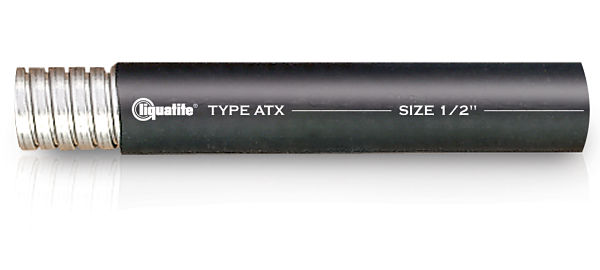

El Type ATX es un conduit flexible metálico hermético (liquid-tight) desarrollado por Electri-Flex para aplicaciones donde el sistema de cableado requiere protección adicional en condiciones térmicas extremas. A diferencia de los típicos conductos corrugados, el Type ATX combina una capa interna metálica robusta con un chaquetado flexible resistente a temperaturas muy altas o muy bajas, manteniendo la integridad del conductor bajo estrés térmico y mecánico sin comprometer la hermeticidad.
Este producto es ideal para instalaciones en salas eléctricas, tableros, maquinaria industrial y entornos severos donde:
- se exponen los conductores a calor o frío extremos,
- se requiere protección hermética contra agua, aceite, humedad o contaminantes,
- se necesita un conducto flexible que pueda doblarse y adaptarse a caminos de cables complejos.
🟦 Características técnicas
🔹 Construcción
- Núcleo interno: acero resistente a corrosión con perfil corrugado (Squarelock / Fully Interlocked).
- Chaqueta exterior: TPR (caucho termoplástico) flexible, UV estabilizada y resistente a aceites leves y clima severo.
- Diseño liquid-tight (hermético a líquidos).
🔹 Temperatura de trabajo
- Rango de operación típico: –60 °C a 150 °C (intermitente hasta ~165 °C).
🟦 Medidas / Dimensiones
(Los valores pueden variar según tamaño comercial seleccionado)
| Tamaño comercial | Diámetro interior (mm) | Diámetro exterior (mm) | Radio mínimo de curvatura (mm) |
|---|---|---|---|
| 3/8″ (ATX-10) | 12.3 – 12.8 | 17.5 – 18.0 | 38 (estático) / 102 (dinámico) |
| 1/2″ (ATX-11) | 15.8 – 16.3 | 20.8 – 21.3 | 51 / 127 |
| 3/4″ (ATX-12) | 20.8 – 21.3 | 26.2 – 26.7 | 64 / 152 |
| 1″ (ATX-13) | 26.4 – 27.1 | 32.8 – 33.4 | 76 / 305 |
| 2″ (ATX-15) | 40.0 – 40.6 | 47.4 – 48.3 | 115 / 432 |
| 4″ (ATX-18) | 78.0 – 78.7 | 87.9 – 88.9 | 254 / 915 |
| (Estas son referencias típicas de catálogo Electri-Flex) |
Longitudes de presentación:
- Cajas de 30 m (100 ft)
- Carretes de 90 m / 150 m / 300 m según diámetro y modelo
🟦 Beneficios clave
- Resistente a temperaturas extremas (operación continua en calor o frío intenso).
- Protección hermética contra agua, humedad, aceite y ambiente agresivo.
- Flexible y adaptable para rutas complejas de cableado.
- Compatible con conectores liquid-tight estándar.
- Ideal para salas eléctricas, tableros, maquinaria industrial, minería y plantas severas.
🟦 Aplicaciones típicas
- Salas eléctricas en ambientes extremos
- Tableros expuestos a calor o clima severo
- Plantas industriales con hornos o refrigeración intensa
- Áreas húmedas, aceitosas o químicas
- Minería, refinerías y petroquímicas
- Sistemas de cableado que necesitan protección líquida y térmica
