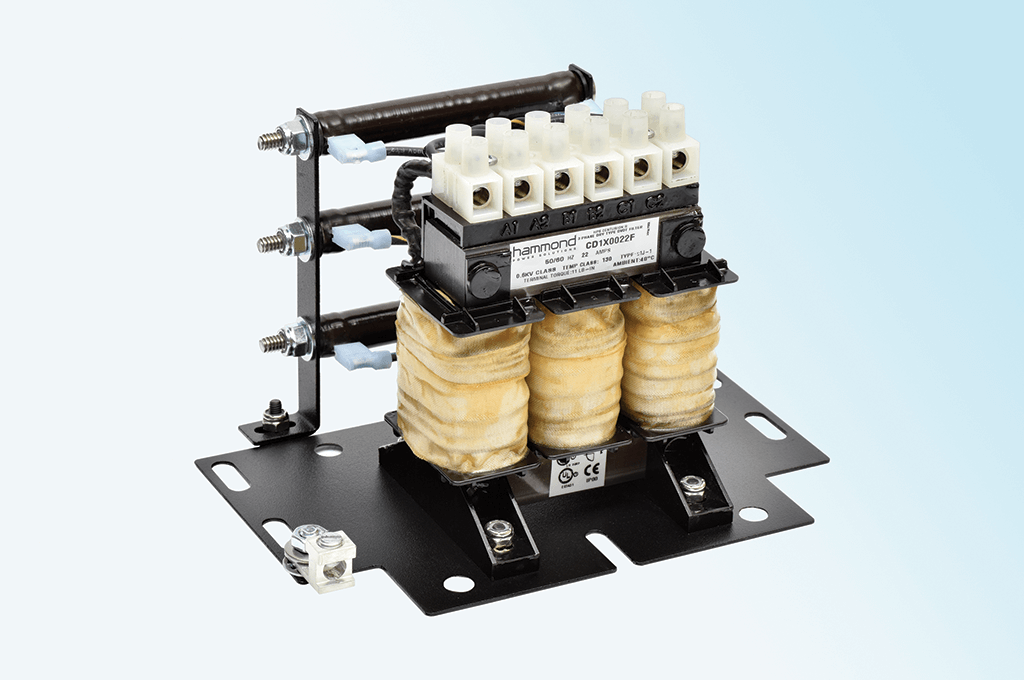

Los HPS Centurion D™ dV/dT Filters están diseñados para instalarse entre el variador de frecuencia (VFD) y el motor, especialmente en aplicaciones con largas longitudes de cable, donde se producen fenómenos de onda reflejada, picos de voltaje y altos valores de dV/dT.
Este filtro combina un inductor en serie con una red de resistencias en paralelo, permitiendo reducir significativamente la velocidad de cambio de tensión (dV/dT), minimizar el ringing de alta frecuencia y limitar los picos de voltaje que pueden superar el 150% del voltaje del bus DC. En sistemas de 480 V y 600 V, estos picos pueden alcanzar hasta 1600 V y 2100 V, provocando fallas prematuras en el aislamiento del motor.
La serie Centurion D™ ofrece una protección superior frente a reactores convencionales, reduciendo el estrés eléctrico en los devanados del motor, disminuyendo la temperatura de operación y reduciendo el ruido audible. Es una solución crítica para aplicaciones industriales donde la confiabilidad del motor y la continuidad operativa son prioritarias.
Cumple con certificación cUL, está disponible en versiones Open Frame, Tipo 1 y Tipo 3R, y cubre corrientes desde 2 A hasta 750 A, siendo ideal para la industria peruana en sectores como minería, oil & gas, agua, HVAC y procesos industriales.
Características técnicas principales
- Filtro dV/dT (derivada de voltaje vs tiempo)
- Mitigación de ondas reflejadas
- Protección superior frente a reactores estándar
- Reducción de picos de voltaje en el motor
- Reducción de ringing y ruido eléctrico
- Instalación entre VFD y motor
- Tensión del sistema: hasta 600 V
- Corriente nominal: 2 A a 750 A
- Frecuencia de switching VFD: 2 a 4 kHz
- Caída de tensión: < 3%
- Longitud de cable motor: hasta 1000 ft
- Envolventes: Open Frame, NEMA Tipo 1 y Tipo 3R
- Enfriamiento por convección natural
- Temperatura ambiente: hasta 50 °C (open) / 40 °C (enclosed)
- Certificación: cUL Listed
Aplicaciones típicas
- Sistemas con VFD y motores a larga distancia
- Bombas industriales (Oil & Gas)
- Plantas de tratamiento de agua y wastewater
- Sistemas HVAC
- Pulpa y papel
- Riego agrícola
- Minería
- Procesos industriales continuos
