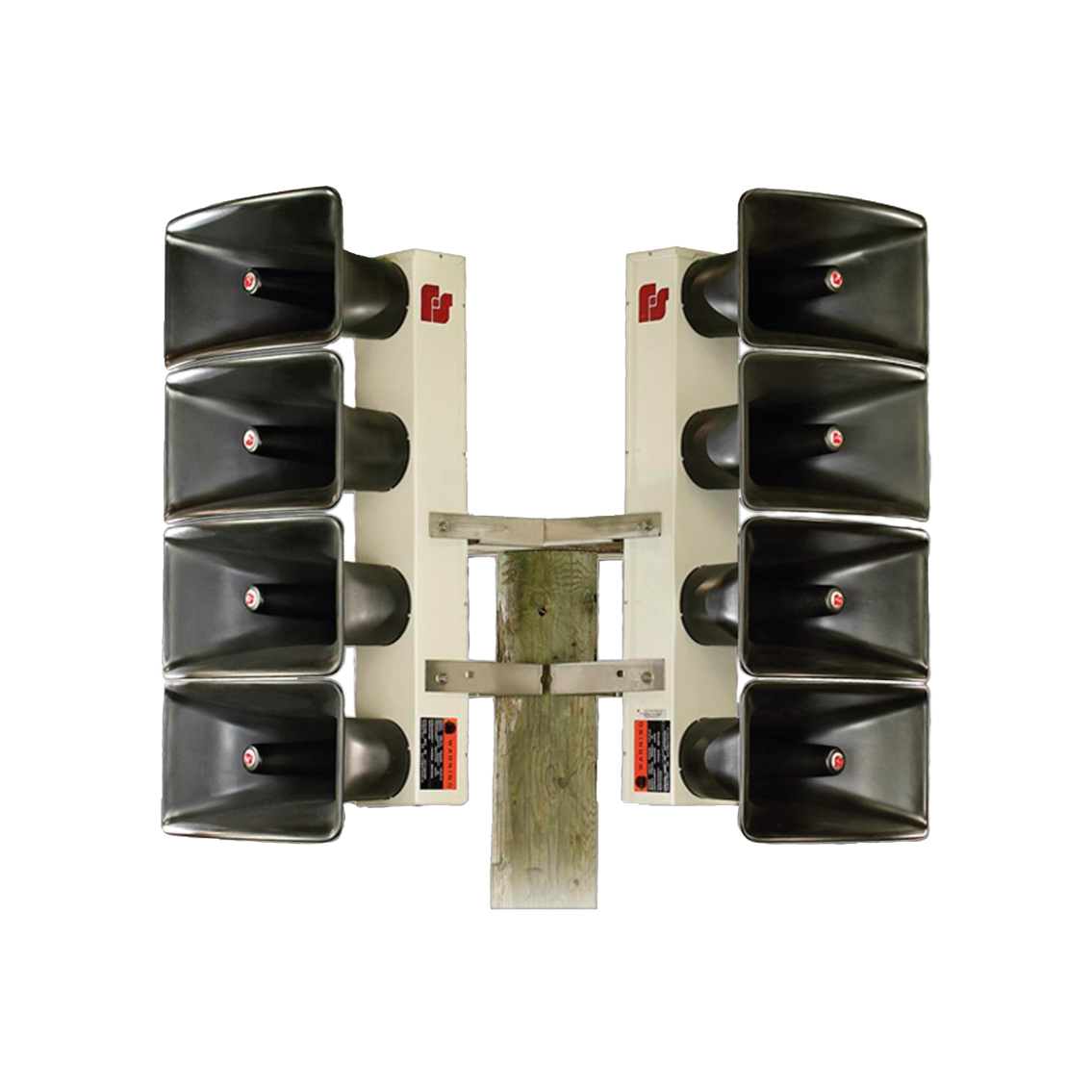

La DSA (Directional Speaker Array) es una solución de notificación acústica compuesta por “stacks” verticales de 2 a 6 parlantes re-entrant, configurables en 1 a 4 arreglos por poste/estructura para cubrir múltiples direcciones según el layout del sitio. Cada arreglo se orienta para cubrir un cuadrante y puede combinarse para 180° o 360° dependiendo de la configuración de montaje.
El sistema está diseñado para entregar alta reproducción de voz y tonos, superando ruido ambiente industrial. La estructura es de aluminio resistente a corrosión, con proyectores de fibra de vidrio, herrajes inoxidables y pintura TGIC polyester powder coat. La amplificación, generación de tonos y temporización se realiza mediante el UltraVoice (UV) Controller (adquirido por separado), que alimenta los módulos de 100 W de cada parlante.
Características principales
- Alto SPL: 111 a 121 dB(C) @ 100 ft (según configuración DSA2/3/4/5/6).
- Direccionalidad y control de cobertura: dispersión horizontal por arreglo y posibilidad de montar arreglos a 90° para ampliar cobertura.
- Optimizado para voz: “maximum speech recognition and tone reproduction”.
- Construcción anticorrosiva: marco aluminio + proyectores fibra de vidrio + herrajes inox + pintura TGIC.
- UL y cUL Listed.
Señales (tonos) típicas con UltraVoice
Con el UltraVoice Controller, la DSA soporta señales preprogramadas como: Wail, Pulsed Steady, Pulsed Wail, Alternating Alert, Alternating Wail y Westminster Chimes, además de mensajes de voz para instrucciones claras de emergencia (según configuración del controlador).
Modelos y desempeño (referencia)
Cada parlante aporta 100 W, por lo que el arreglo se dimensiona por cantidad de parlantes:
- DSA2: 2 parlantes (200 W) – 111 dB(C) @ 100 ft – rango efectivo @70 dB(C): 1,700 ft
- DSA4: 4 parlantes (400 W) – 117 dB(C) @ 100 ft – rango efectivo @70 dB(C): 2,600 ft
- DSA6: 6 parlantes (600 W) – 121 dB(C) @ 100 ft – rango efectivo @70 dB(C): 3,400 ft
(Existen variantes intermedias DSA3 y DSA5 como “special order” según brochure.)
Especificaciones técnicas
- Tipo de proyector: Re-entrant
- Respuesta de frecuencia: 200–2000 Hz
- Color estándar: proyectores negros + housing off-white
- Cable incluido: el sitio del fabricante indica 45 ft (standard) y 94 ft (DSAx models); manuales/revisiones también listan 50/100 ft según variante.
- Driver 100 W (repuesto): K8570063A
Montaje y kits
- DSAMK1: kit de muro (1 stack vertical).
- DSAMK4: kit para 1 a 4 stacks a 90° en poste/estructura.
- DSAMKSP / variantes: montaje para poste de acero (según diámetro y versión).
