El FCTBD está pensado para migrar sistemas one-way a dos vías, manteniendo compatibilidad con múltiples formatos de activación. El controlador puede decodificar combinaciones de Single-Tone, Two-Tone Sequential, DTMF, EAS, POCSAG y, en versión digital, FSK/AFSK para mayor seguridad.
En operación, el gabinete incorpora indicadores y supervisión para intrusión, activaciones y condiciones de energía, además de la capacidad de monitorear seis entradas de sensores remotos (por ejemplo: AC power, low battery y sensores adicionales para verificar operación de la sirena).

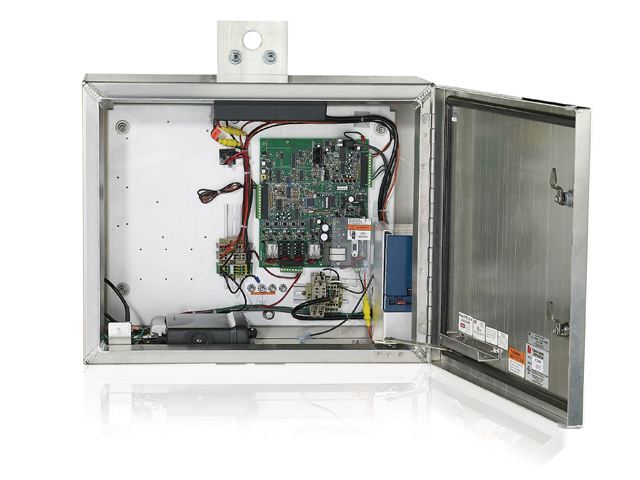

Se entrega en gabinete NEMA 4 para intemperie (aluminio; opción en inoxidable), con fuente/cargador, batería y protección contra sobretensiones, orientado a continuidad operativa en campo.
Características principales
- Two-way control: activación + status monitoring con reporte automático y consultas desde el centro de control.
- 4 relés de salida programables de forma independiente.
- 6 tonos integrados para PA/Intercom (según configuración).
- Entradas externas para sensores y activación local.
- Programación por RS-232 mediante FSPWARE; soporte de programación “over-the-air” y función “digipeat” (uso de sitios como repetidores para optimizar el enlace de datos).
- Decodificación/seguridad: activación por combinación de two-tone, DTMF, EAS, POCSAG y AFSK/FSK (según modelo).
Nota de ingeniería (relevante para integración): el manual indica que el equipo trae 4 relés, donde Relay #3 está cableado como normalmente cerrado y Relay #4 se reserva para funciones asociadas a radio, dependiendo del armado/jumpers.
Especificaciones técnicas
Gabinete
- NEMA 4 (aluminio; inoxidable disponible).
- Dimensiones gabinete control (H×W×D): 19.00 × 23.50 × 11.19 in (483 × 597 × 284 mm).
- Peso total: 95 lb (43.2 kg) | peso de envío: 155 lb (70.5 kg).
Ambiental
- Temperatura operación: -30 °C a +65 °C | Humedad: 0–98% no condensante.
Alimentación / respaldo
- Entrada AC: 120 Vac ±10% (50–60 Hz) o 208–240 Vac (con opción/selección).
- El manual detalla requisitos y rangos de entrada DC (12/48 Vdc) según configuración, y capacidad de respaldo; se declara battery backup capability: 12 horas mínimo.
I/O
- Entradas de sensores remotos: hasta 6 (incluyendo AC power / low battery + adicionales).
- Salidas: 4 relay outputs (SPST, según hoja técnica) y programación por códigos.
Modelos
- FCTBD — Controlador two-way (requiere radio/arquitectura según proyecto).
- FCTBDH — Incluye radio High Band 148–174 MHz.
- FCTBDU — Incluye radio UHF 403–470 MHz.
- FCTBD-IP — Versión IP-enabled (incluye capacidades de serial-to-Ethernet y entrega de audio por puerto 600 Ω; protocolos de red incluyen TCP/IP y opciones adicionales según configuración).
Nota: en versiones con radio, la antena y el cable coaxial se ordenan por separado (según hoja técnica).
Accesorios
- Commander® software (licencias por cantidad de sitios, según tabla del manual).
- Kits de sensores para supervisión (ejemplos: SK-SM, SK-3M, SK1-120 / SK1-240 / SK3-240 / SK3-480, según tensión/fase y motores).
