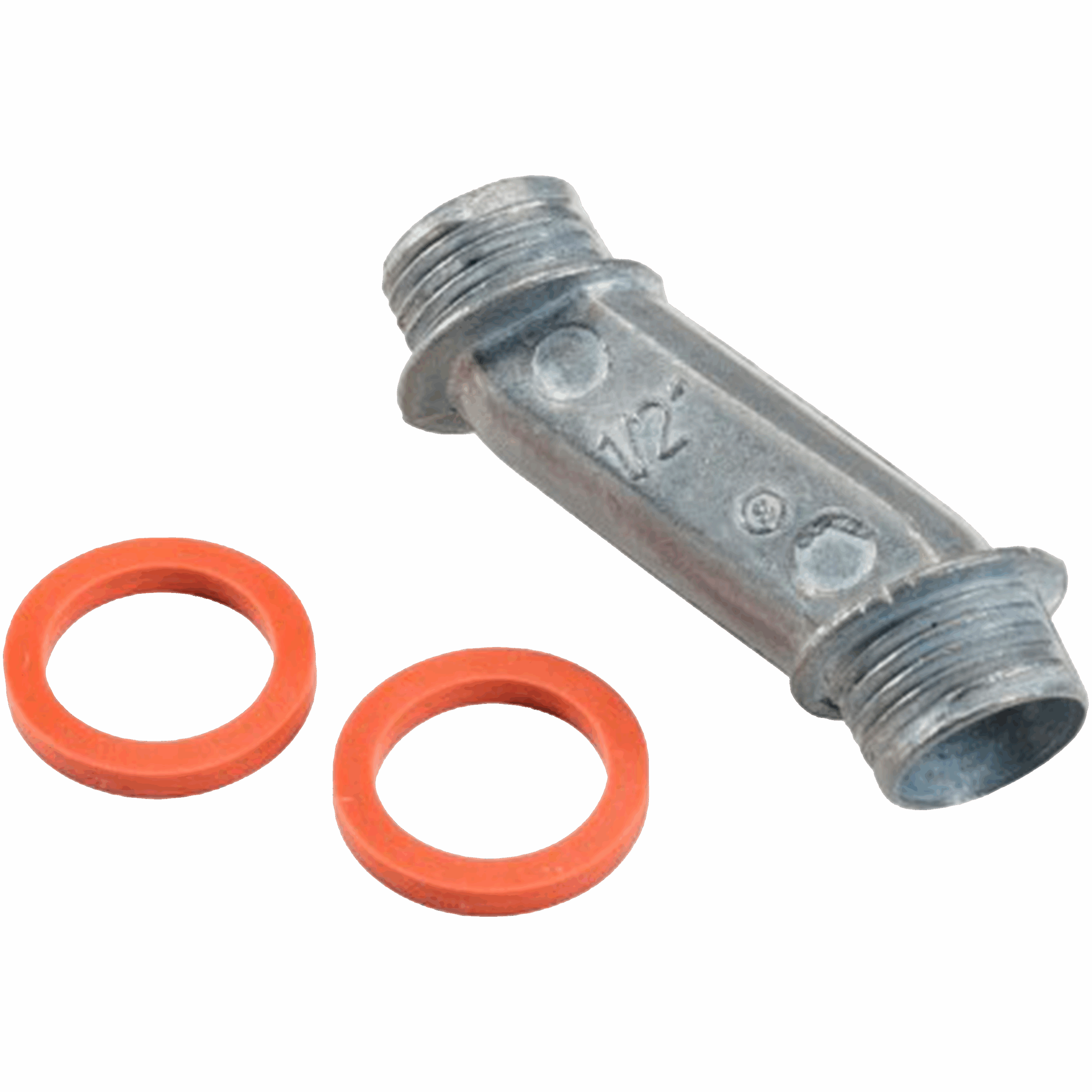

El AV-CK es un kit de interconexión diseñado para acoplar un dispositivo audible (p. ej., bocina/speaker) con un dispositivo visual (baliza/estroboscópica) y formar una unidad combinada. El kit incluye 1 nipple offset de 1/2″ NPT y 2 arandelas de silicona para sellar la unión y ayudar a evitar ingreso de humedad o polvo entre ambos equipos.
En instalación, solo el equipo audible necesita montarse; el visual queda acoplado al conjunto. En cuanto a control:
- 1 circuito de alimentación: audible + visual se activan juntos.
- 2 circuitos separados: control independiente de audible y visual.
Qué incluye
- (1) 1/2″ NPT offset conduit nipple
- (2) silicone washers
Notas de instalación
- Algunas combinaciones requieren perforación (marcadas con *), y además requieren una contratuerca 1/2″ NPT suministrada por el cliente.
- Equipos que no requieren perforación ya cuentan con entrada roscada 1/2″ NPT para el conector.
- Las arandelas de silicona deben colocarse a ambos lados del nipple, contra cada equipo, para asegurar el sellado.
Combinaciones soportadas
ÁREA SEGURA – Paso 1: elegir voltaje: 12/24 VDC, 24 VAC, 120 VAC, 240 VAC
Audibles
- 50GC-024BG + WB + UTM (24VDC only)
- 450E + WB-NM
- 50GC-120BG + WB + UTM
- 350WB-120 / 350WB-240
Visuales
- SLM300 + SLMBD-* (según voltaje)
- SLM350 + SLMBD-* (según voltaje)
- SLM100 + SLMBP (según voltaje)
- SLM200 + SLMBP (según voltaje)
- FB2PST (según voltaje)
- FB2LED / FB2LED-QC (según voltaje)
- LP3P (según voltaje)
- LP3PL-024 (24VDC only) / LP3PL-120
Paso 4: agregar AV-CK
UBICACIÓN PELIGROSA (HazLoc) – Paso 1: voltaje: 12/24 VDC, 120 VAC, 240 VAC
Audibles
- 450EWBX-024
- 350WBX-120 / 350WBX-240
Visuales
- FB2LEDX / FB2LEDX-QC (según voltaje)
Paso 4: agregar AV-CK
Accesorio opcional
- KIT-WBTB – kit de conector con bornera (terminal block) para WB o LHWB (UPC 782979230601)
