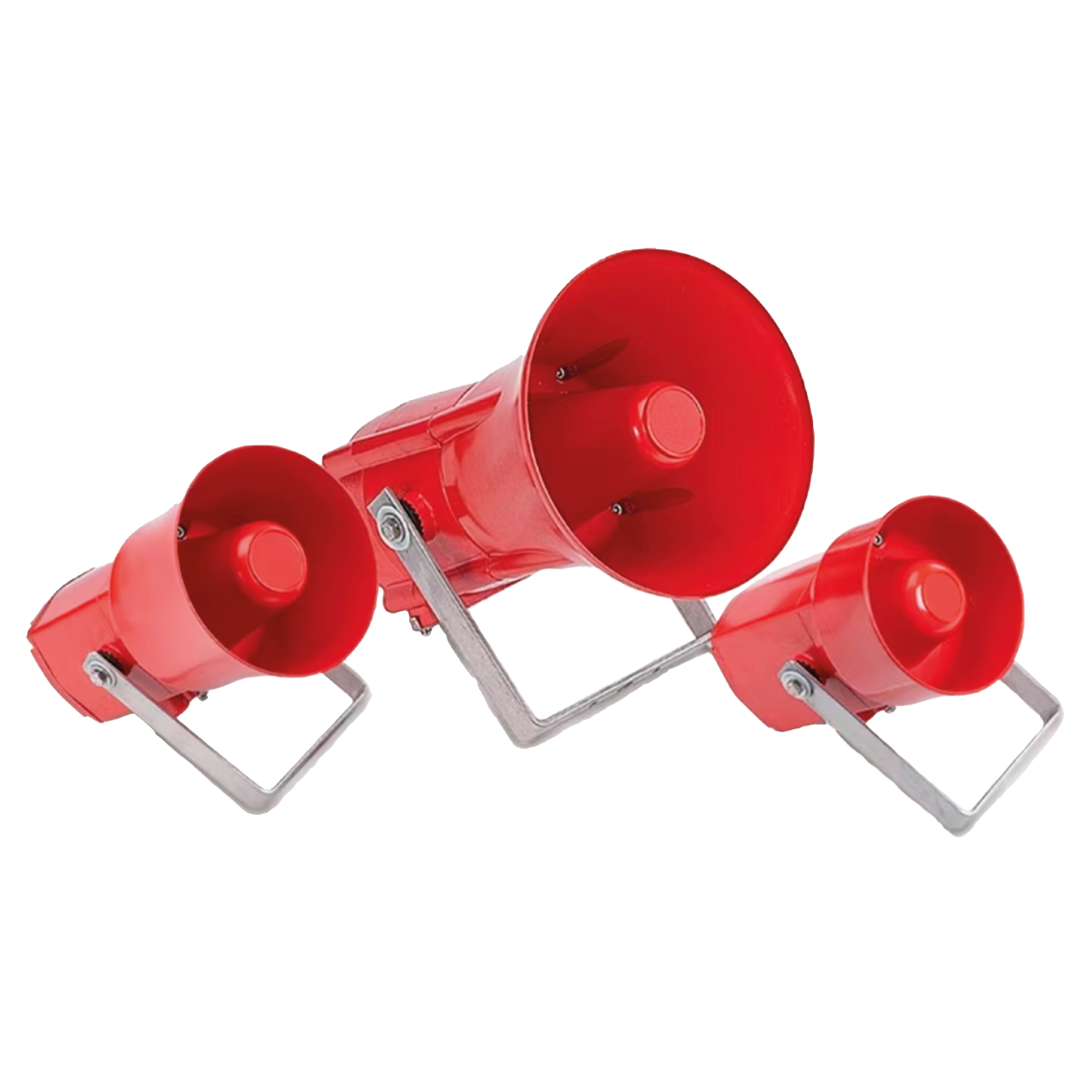

La ES Series está orientada a señalización audible y comunicaciones en ambientes industriales severos donde se requiere certificación ATEX/IECEx. La familia se compone de dos soluciones:
-
Sounder (sirena/bocina electrónica): integra 15 tonos y acepta alimentación AC o DC. Una vez energizada, puede seleccionarse un tono mediante un contacto remoto o acceder a los 15 tonos mediante una selección binaria, permitiendo asignar sonidos específicos a condiciones de alarma específicas.
-
Powered Loudspeaker (altavoz amplificado): al aplicar alimentación AC o DC, amplifica una señal de audio de bajo nivel y la reproduce a 25 W, con entradas seleccionables de 0.8 V / 1.5 V / 2.7 V. Es una opción típica para sistemas ECHO Intercom cuando se requiere aprobación ATEX.
La serie utiliza un soporte de montaje de acero inoxidable tipo “ratcheted” (traba por ángulo) y construcción robusta con superficies de aluminio fundido con acabado powder coat rojo y herrajes externos en acero inoxidable para resistencia a corrosión.
Características principales
- 25 W, 116 dBA @ 1 m (1 kHz) (modelos 25 W).
- Selección remota de tonos.
- Doble entrada de cable (dual cable entries): 2 × M20 (incluye 1 stopping plug EEx).
- 15 tonos “on-board” (sounder).
- Voltajes integrados AC y DC (24 VDC / 110–120 VAC / 220–240 VAC; setting fábrica 240 VAC).
- Aprobación Zona 1 para IIB e IIC (según certificado/modelo).
- Gabinete IP66 e IP67 (modelos 25 W).
- Nota de certificación: ES4-120 y ES5-120 indicados como IECEx, INMETRO y EAC only en la hoja.
Especificaciones clave (25 W)
- Material: aleación de aluminio; color: rojo señal.
- Montaje: bracket acero inoxidable (sin pintura).
- Entradas: 2 × M20 (parte inferior).
- Temperatura / T-code: T6 (-20 a 40 °C), T5 (-20 a 55 °C), T4 (-20 a 70 °C).
- Terminación: conductores de 1.5 mm².
- Peso neto (25 W): 14.1 lb / 6.4 kg.
- Certificados ATEX (según placa/modelo): Baseefa03ATEX0689X (IIC) y Nemko 05ATEX1036 (IIB) indicados en la hoja.
Cómo seleccionar
- Necesitas solo alarmas por tonos: elige Sounder ES (15 tonos, selección remota/binaria).
- Necesitas voz/PA o integración con intercom: elige Powered Loudspeaker ES (amplifica audio a 25 W; entradas 0.8/1.5/2.7 V).
- Clasificación del área: validar si tu proyecto exige IIB o IIC y el T-code requerido (según temperatura ambiente).
- Cableado: confirmar M20 y el esquema de entradas/sellado (stopping plug).
Aplicaciones típicas
- Oil & Gas, refinerías, plantas químicas, terminales y tanques, offshore, áreas con atmósferas explosivas donde se requiere señalización audible certificada (Zona 1).
