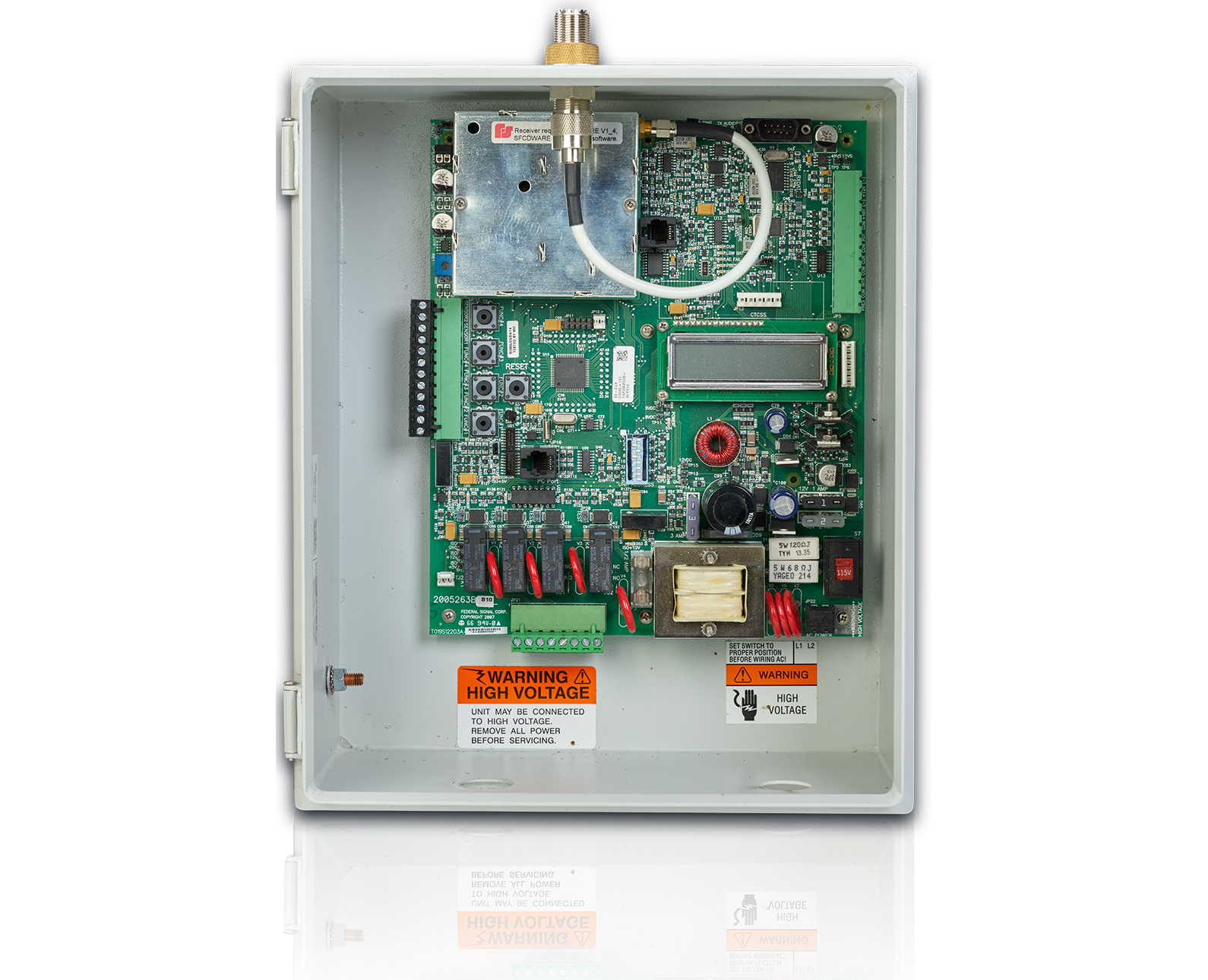

El FC Controller es un “punto de activación” industrial pensado para controlar procesos mediante contactos de relé. Incorpora una tarjeta de control (FC/FCX) con 4 relés programables para accionar contactores de sirena, luces, balizas, compuertas, controles de puerta u otros equipos. Puede alimentarse desde 12 VDC, 48 VDC o 120/240 VAC (según configuración) y se aloja en gabinete NEMA 4 apto interior/exterior.
En las versiones con radio (FCH / FCU), el receptor plug-in permite recibir activaciones “over-the-air” y el controlador puede decodificar múltiples formatos y disparar de 1 a 4 relés según la programación. Incluye display local para ver contadores de funciones y señales decodificadas.
Características principales
- One-way radio control (opcional): receptor High Band o UHF.
- Decodificación simultánea para seguridad: Two-tone sequential, DTMF, EAS, POCSAG y AFSK digital.
- 4 relés individualmente programables (N.O. o N.C.).
- Entradas locales: 4 entradas por contacto seco + pulsadores locales para activación.
- Funciones: 6 funciones programables + funciones preset (ARM/DISARM/REPORT/GROWL TEST/MASTER RESET).
- Audio output opcional para monitoreo / PA remoto o uso con opción de generador de tonos.
Especificaciones técnicas
Alimentación
- AC: 120 o 240 Vac (seleccionable) ±10%, 50/60 Hz; consumo < 100 mA.
- DC: 11–15 Vdc o 15–75 Vdc (según jumper); consumo máx. 400 mA @ 12 Vdc / 200 mA @ 48 Vdc.
Entradas / salidas
- Relés (x4): N.O./N.C.; 8 A @ 120/240 Vac y 5 A @ 24 Vdc.
- Entradas remotas (x4): contacto seco < 1 kΩ (requiere > 1 s de cierre).
- Salida de audio (opcional): > 2 Vp-p; carga máx. 8 Ω; THD < 10% @ 1 kHz.
Radio (FCH/FCU)
- Impedancia de antena: 50 Ω ±10 Ω.
- Rangos de frecuencia: 150–172 MHz (HB) y 450–470 MHz (UHF).
Ambiental / mecánico
- Temperatura: -30 °C a +65 °C | Humedad: 0–98% no condensante.
- Dimensiones (H×W×D): 13.5 × 10 × 6 in (34.3 × 25.4 × 15.3 cm).
- Peso neto: 12 lb (5.4 kg) | envío: 13 lb (5.9 kg).
- Gabinete: NEMA 4 (interior/exterior).
Modelos para pedido
- FC: controlador con tarjeta FC (sin receptor de radio).
- FCH: FC + receptor High Band 150–172 MHz.
- FCU: FC + receptor UHF 450–470 MHz.
Accesorios típicos
- PBS-4 panel de pulsadores NEMA 4 (activación local exterior).
- Antenas/cables/brackets: RP164, AMB-RP164, 10A3/10A5, 10A6.
- Para aplicaciones con sirenas: gabinetes/arrancadores y TR según modelo (ej. RC2W-120/240, 2001-AC, etc.).
Aplicaciones típicas
- Control de sirenas electromecánicas (y su lógica de contactores), activación de luces/balizas, puertas/compuertas y cualquier proceso accionable por relés.
